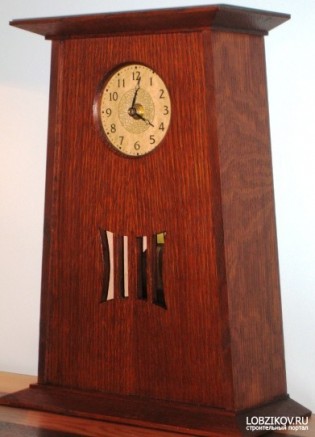

Каминные часы в стиле Arts & Crafts

Этот нестареющий образец столярного искусства, стоящий на полке камина или на простой книжной полке, будет привлекать восхищенные взгляды многих и многих поколений.

 Хотя конструкция каминных часов может показаться изощренной, работа над ними не слишком сложна. Простые в изготовлении ложные шипы, имитирующие традиционные соединения сквозным шипом, избавят от проблем с разметкой, выборкой гнезд и подгонкой, а используя полноразмерные шаблоны, вы легко справитесь с выпиливанием ложных шипов и сужающихся боковин. Потребуется только приобрести часовой механизм и привлекательный циферблат с медным покрытием.



Начните с корпуса, изготовляемого просто и быстро:

1) Из доски (мы использовали белый дуб радиального распила), остроганной на рейсмусовом станке до толщины 13 мм, выпилите заготовку размером 44x914 мм, из которой далее будут выпилены верхние и нижние и боковые В стенки корпуса.

 2) Установите в пильный станок наборный пазовый диск, прикрепите к параллельному упору станка деревянную накладку, выпилите шпунт шириной 6 мм и глубиной 6 мм с отступом 16 мм от передней кромки заготовки на внутренней стороне. В этот шпунт будет вставлен циферблат. Затем, закрыв часть пазового диска накладкой продольного упора, выпилите с той же стороны заготовки на ее передней кромке фальц шириной 3 мм и глубиной 6 мм для вставки стекла.

 3)Теперь выполните поперечные распилы, чтобы получить две заготовки длиной 260 мм для верхней и нижней стенок и две заготовки длиной 156 мм для боковых стенок корпуса. Снова установите пазовый диск и выпилите фальц шириной 13 мм и глубиной 6 мм у обоих торцов заготовок верхней и нижней стенок с внутренней стороны.

 4) Наметьте центры четырех монтажных отверстий на внешней стороне нижней стенки корпуса по указанным на рисунке размерам. Просверлите отверстия и отшлифуйте детали корпуса наждачной бумагой зернистостью до 220 единиц.



5)Для облегчения сборки корпуса выпилите из оргалита толщиной 6 мм пластину размером 156x248 мм и вставьте ее на место циферблата (это обеспечит прямоугольность корпуса и предотвратит попадание клея на циферблат). Чтобы пластина не приклеилась к корпусу каплями выдавленного клея, натрите ее края парафином или мебельным воском. Далее нанесите клей на фальцы шириной 13 мм в верхней стенке корпуса. Не наносите клей на фальцы в нижней стенке А, иначе вы потом не сможете снять ее, чтобы установить циферблат и стекло. Вставив пластину из оргалита в шпунты шириной 6 мм, сожмите детали струбцинами. Через монтажные отверстия нижней стенки корпуса просверлите направляющие отверстия в боковых стенках и вверните в них шурупы. Временно отложите корпус в сторону, не вынимая из него пластину.

Добавьте спереди и сзади накладные рамки:

1) Из доски, распиленной или остроганной до толщины 10 мм, выпилите стойки накладных рамок по размерам, указанным в «Списке материалов». Затем из заготовки толщиной 16 мм, выпилите нижние и верхние перекладины накладных рамок по указанным размерам.

 2) Наборным пазовым диском выпилите фальцы шириной 13 мм и глубиной 10 мм на обоих концах нижних и верхних перекладин накладных рамок с внутренней стороны, подгоняя их к стойкам. Далее выпилите или отфрезеруйте с внешней стороны нижней D и верхней Е перекладин задней рамки вдоль внутренних кромок фальцы шириной 6 мм и глубиной 6 мм, как показано на рисунке. Они понадобятся для установки задней стенки.

 3) Соберите переднюю и заднюю накладные рамки, склеив и сжав струбцинами стойки с нижними и верхними, перекладинами. Проверьте прямоугольность рамок. Когда клей высохнет, отметьте на каждой из нижних перекладин D центры дуг, как показано на рисунке. Разметьте дуги, используя для этого гибкое лекало. Затем выпилите дуги ленточной пилой и гладко отшлифуйте по контуру.

 4) Прикрепите накладные рамки C/D/E к корпусу. Для этого нанесите клей на передние и задние кромки верхней и боковых стенок корпуса. Не наносите клей на нижнюю стенку корпуса. Теперь прижмите рамки к корпусу струбцинами, предварительно выровняв их. Убедитесь, что фальцы шириной 6 мм в нижней и верхней перекладинах задней рамки обращены наружу. Когда клей высохнет, отшлифуйте края рамок заподлицо с верхней и боковыми стенками корпуса.

Далее следуют боковины с сужением, ножки и ложные шипы:

1) Из доски толщиной 38 мм (можно склеить блок из двух досок толщиной 19 мм) выпилите две заготовки размерами 76x200 мм для боковин.

 2) Приготовьте две копии шаблона боковин. Аэрозольным клеем прикрепите к заготовкам шаблоны, предварительно сложив их по отмеченным линиям сгиба. На сверлильном станке просверлите в каждой заготовке два отверстия диаметром 6 мм и глубиной 29 мм, как обозначено на шаблоне.

 3) Ленточной пилой выпилите на каждой из заготовок сужения, слегка отступив наружу от линий разметки. Отшлифуйте боковины до окончательной формы, последовательно увеличивая номер абразива вплоть до 220 единиц. Смочите шаблоны растворителем и отделите их от деталей.

 4) Из доски, остроганной до толщины 13 мм, выпилите по указанным размерам ножки. Используя фрезу для фасок 45° и фрезер, закрепленный в столе, сделайте на концах, а затем на кромках ножек с верхней стороны фаски шириной 10 мм. Для безопасности удерживайте ножку деревянными ручными тисками. Затем разметьте центры двух монтажных отверстий с нижней стороны ножек, как указано на рисунке. Просверлите отверстия и раззенкуйте их.

 5) Отцентрировав ножки относительно боковин, прижмите их друг к другу струбцинами. Через монтажные отверстия ножек просверлите направляющие отверстия в боковинах. Вверните в них шурупы 4,5x32 мм.



6) Из доски толщиной 19 мм выпилите две заготовки размерами 32x76 мм для нижних ложных шипов и две заготовки размером 13x76 для верхних ложных шипов.



7) Сделайте по две копии шаблонов верхнего и нижнего ложных шипов. Приклейте шаблоны нижних шипов аэрозольным клеем к заготовкам размерами 19x32x76 мм, сложив шаблон по нанесенным на нем линиям и загнув его на торцы заготовки. Затем наклейте шаблон верхнего шипа на пласт каждого из заготовок размером 19x13x76 мм. На сверлильном станке просверлите в обоих торцах каждого из нижних шипов отверстия диаметром 6 мм и глубиной 21 мм по шаблонам.

 8) С помощью ленточной пилы или лобзикового станка, оснащенного пилкой с обратными зубьями, выпилите два нижних шипа из каждой заготовки. Вначале сформируйте прямые концы ложных шипов (обозначение «распил 1» на шаблонах). Затем, удерживая каждый шип деревянными ручными тисками, сформируйте скошенный конец («распил 2»). После этого отпилите два верхних ложных шипа от каждой заготовки по линиям, проведенным под углом. Отшлифуйте шипы и сделайте на их передних гранях фаску шириной 1,5 мм. Удалите шаблоны и отложите верхние шипы в сторону.

 9) Отпилите от березового шканта диаметром 6 мм и длиной 150 мм четыре кусочка длиной 17 мм. С их помощью вы прикрепите нижние ложные шипы к боковинам. Чтобы упростить установку шкантов в отверстия, отшлифуйте на обоих торцах каждого шканта небольшую фаску. Вклейте шканты в отверстия в шипах (именно в шипах, а не в боковинах) и прижмите их струбцинами. Когда клей высохнет, проверьте насухо (без клея) посадку шкантов в отверстиях боковин, чтобы удостовериться, что шипы плотно прилегают к боковинам. При необходимости немного подрежьте шканты. После этого можно приклеить шипы и шканты к боковинам, прижав их струбцинами.

 10) Нанесите клей на боковые стенки корпуса. Прижмите частично собранные боковины F/G/H к корпусу с помощью струбцин, выровняв их заподлицо с нижними и верхними брусками, передней и задней накладных рамок.

Пора заняться задней стенкой, крышкой и отделкой:

1) Из дубовой фанеры толщиной 6 мм выпилите заднюю стенку, подогнав ее по размерам к соответствующему проему в корпусе. Установив в сверлильный станок сверло Форстнера диаметром 20 мм и поместив под заготовку подкладку, чтобы предотвратить сколы, просверлите в центре задней стенки отверстие для пальца. Вставьте заднюю стенку в проем. Просверлите в задней стенке, в стойках, нижней и верхней, перекладинах накладных рамок четыре монтажных и направляющих отверстия и раззенкуйте их. Вверните в отверстия латунные шурупы 3,5x13 мм с потайной головкой.

2) Из заготовки, остроганной до толщины 16 мм, выпилите по указанным размерам крышку К. Наклоните диск пильного станка на 16° от вертикали и, используя вспомогательную доску или салазки, скользящие по параллельному упору, опилите скосы на торцах крышки с нижней стороны, как показано на рисунке. Теперь установите пильный диск под углом 45° и сделайте скосы на передней и задней кромках. Отшлифуйте крышку.

3)Приклейте крышку  к корпусу и прижмите ее струбцинами, отцентрировав в продольном и поперечном направлениях. Затем приклейте к крышке верхние ложные шипы и зафиксируйте их струбцинами. Шипы должны быть прижаты к боковинам и находиться на расстоянии 3 мм от кромок боковин.

4) Снимите ножки, заднюю стенку, нижнюю стенку корпуса А и извлеките пластину толщиной 6 мм. Отшлифуйте все участки, где это необходимо, наждачной бумагой зернистостью до 220 единиц и тщательно удалите пыль. При желании затонируйте изделие, после чего нанесите прозрачное покрытие (Мы использовали морилку Premium Wood Stain № 263 Mission Oak фирмы Varathane, за которой последовали три слоя полуматового аэрозольного лака от Deft с промежуточной шлифовкой между слоями абразивом зернистостью 320 единиц.)

 5) Прикрепите к циферблату часовой механизм и стрелки, используя прилагаемую к ним резиновую шайбу, шестигранную и колпачковую гайки. Вставьте в механизм элемент питания АА и установите время, следуя прилагаемым инструкциям. Теперь можно вставить циферблат в шпунты шириной 6 мм на передней стороне корпуса.

6) Вам понадобится стекло толщиной 3 мм размером 152x244 мм.

Очистите стекло и вставьте в шпунты шириной 3 мм в корпусе (за передней накладной рамкой). Снова установите нижнюю стенку корпуса, ножки и заднюю стенку. Теперь осталось выставить ваше произведение в том месте, где каждый сможет восхищаться им и вашим искусством и вашими новыми каминными часами.
