Как установить кондиционер

Вы нашли данную статью, значит пришло и ваше время устанавливать данный агрегат в своем доме. Ниже приведена фото инструкция, на тему как установить кондиционер.



Приступаем:

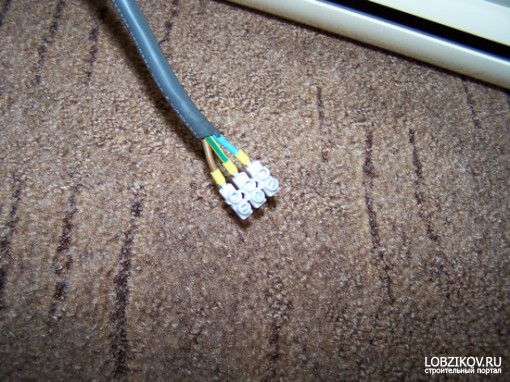

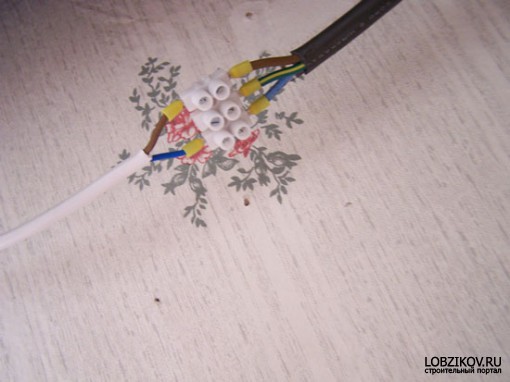

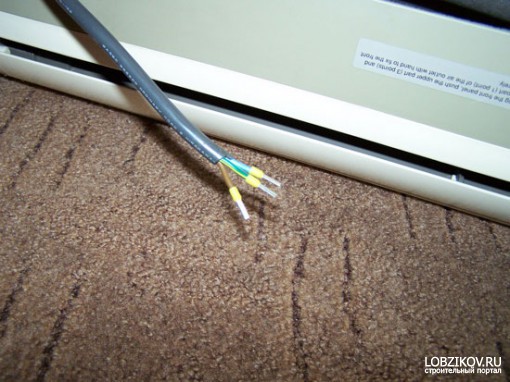

Облагораживаем растрепанные концы проводов и одеваем их в клеммную колодку.

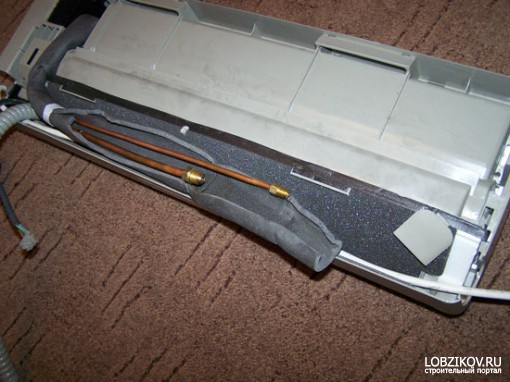

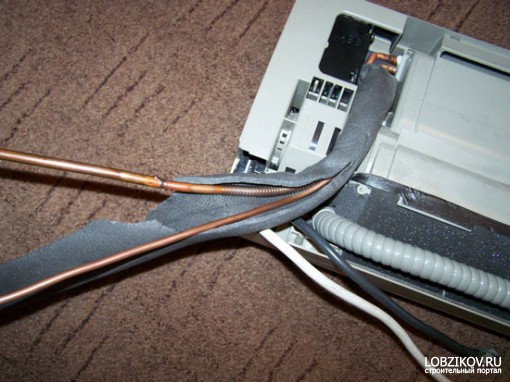

Если магистральные медные трубки направлены не в нужную нам сторону.

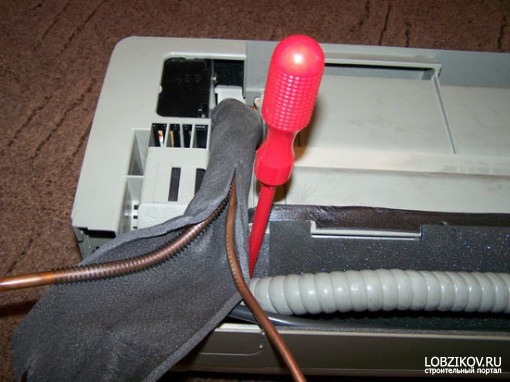

Простые манипуляции с отвёрткой вместо трубогиба, и трубки смотрят в нужном нам направлении.

Проводка

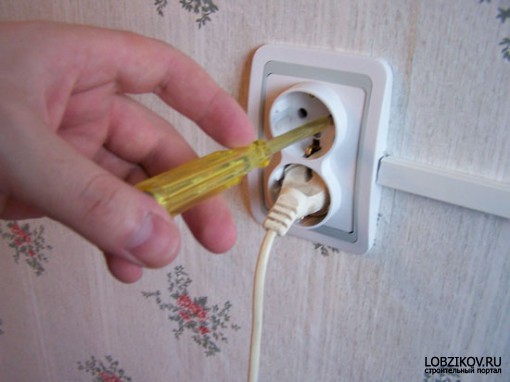

Ищем фазу

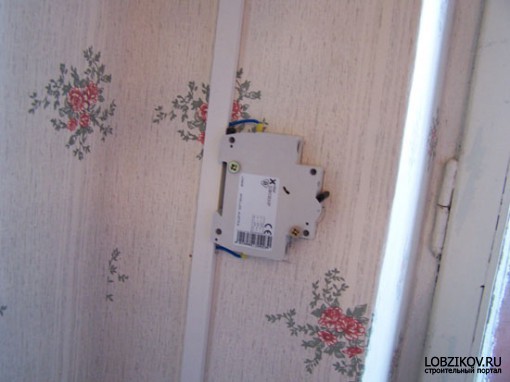

Ставим автомат

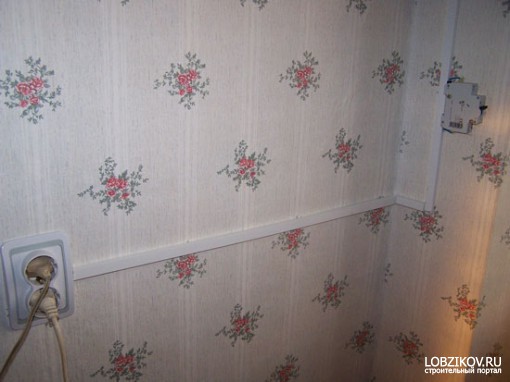

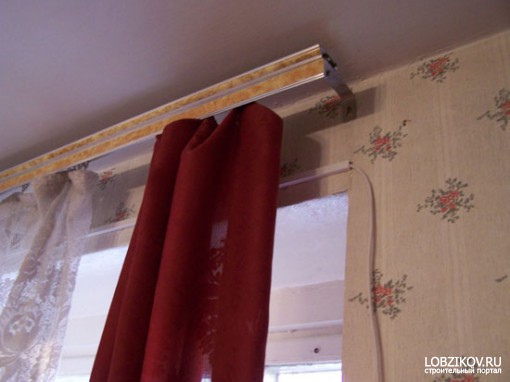

Провод укладываем в короб

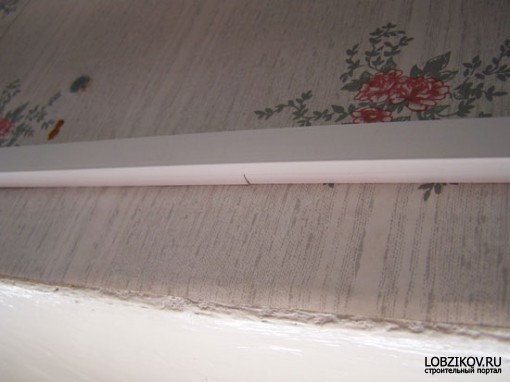

Чтобы участки короба не расходились по длине, места стыков лучше объединять общей заглушкой



Конец провода подведен к месту будущего расположения внутреннего блока кондиционера

Проделка сквозных отверстий

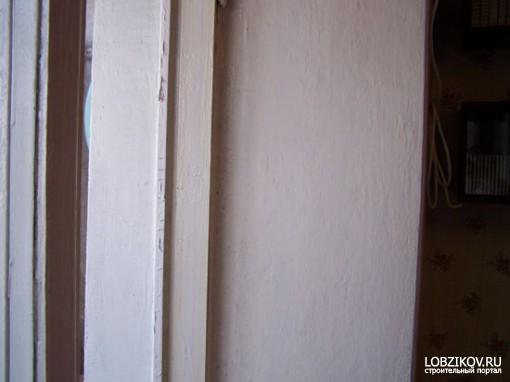

На фото выше указана толщина стены, которую по идеи нам нужно просверлить. Под рукой нет необходимого оборудования, да и стена слишком толстая, поэтому мы обходим данное препятствие всеми возможными вариантами...



... а именно: высверливаться через деревянную раму окна

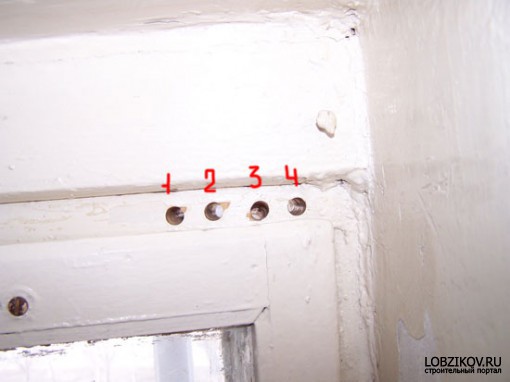

На фото выше под номерами указаны: 1) для силового кабеля 2) для медной трубки 10 мм, 3) для дренажа (нужен уклон в сторону схода воды) 4) для трубки 6 мм.

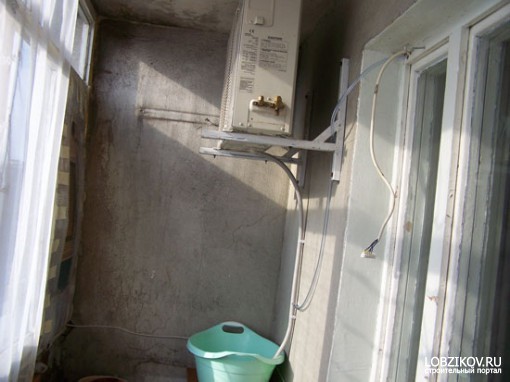

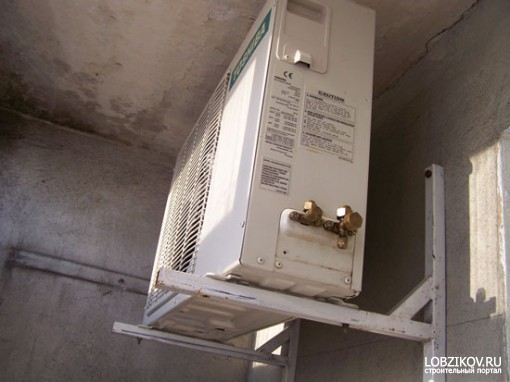

Монтаж наружного блока кондиционера

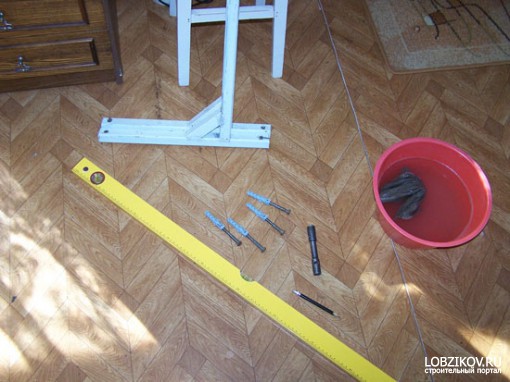

Для этого нам нужно будет - мощные дюбеля, ударная дрель, уровень, металлические уголки.



Наружный блок должен висеть очень прочно и строго горизонтально, для этого мы используем уровень.

Также должны соблюдаться допустимые расстояния отступления от стен, указанные в паспорте изделия.

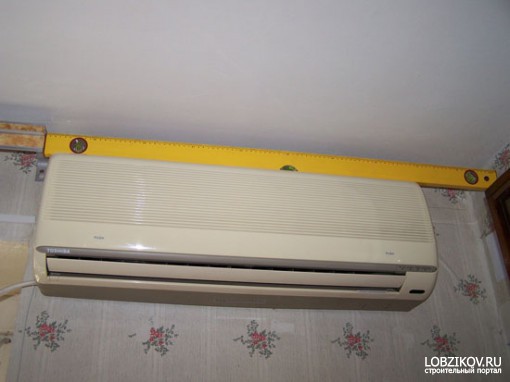

Монтаж внутреннего блока

Практически тот же набор инструментов и входящая в комплект монтажная пластина позволяют нам без труда установить внутренний блок сплит-системы.

Не забываем о горизонтальной установке и отступе от стен.

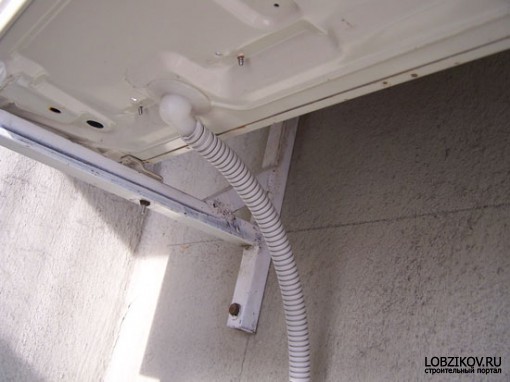

Делаем слив.

Электрика

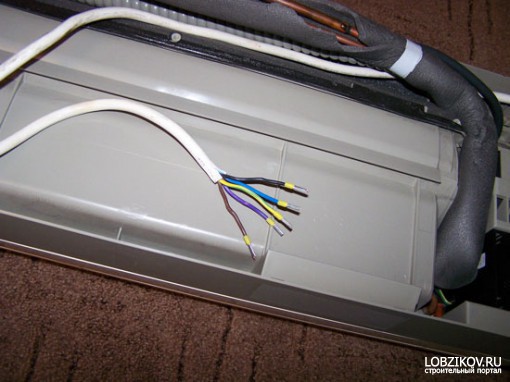

Нам осталось подключить питание к внутреннему и наружному блоку. Соединяем клеммную колодку внутреннего блока.


Проводим толстый кабель к наружному блоку через оконную раму и подключаем согласно инструкции.

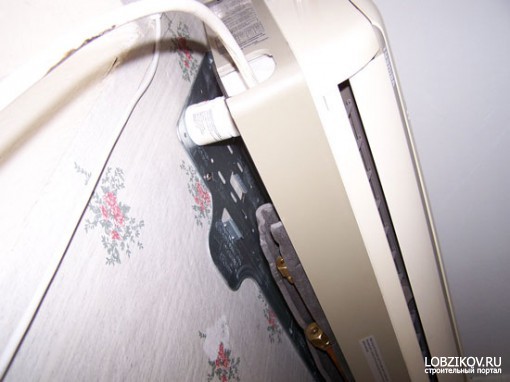

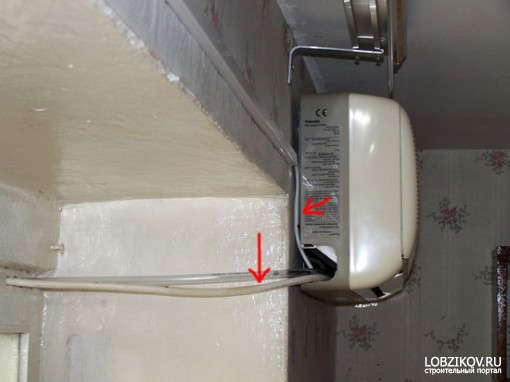

Для удобства монтажных работ желательно подложить под приподнятый от стены кондиционер какую-нибудь коробочку. В моём случае это оказалась баночка с шурупами.

Что осталось?

Итак, часть монтажных работ завершена. Учитывая то, что кое-какой материал валялся у меня дома, я потратил на все вышеизложенные манипуляции 130 рублей. Плюс шесть тысяч – стоимость кондиционера.

Фронт оставшихся работ выглядит следующим образом:

- вальцовка медных трубок
- соединение трассой внутреннего и наружного блока
- вакуумирование системы
- заправка кондиционера хладагентом
- запуск и проверка работоспособности во всех режимах

Учитывая отсутствие опыта и дороговизну необходимого для работ оборудования (вальцовочный набор, вакуумный насос, манометрический коллектор и т.д.) на этом этапе я решил обратиться к профессионалам.

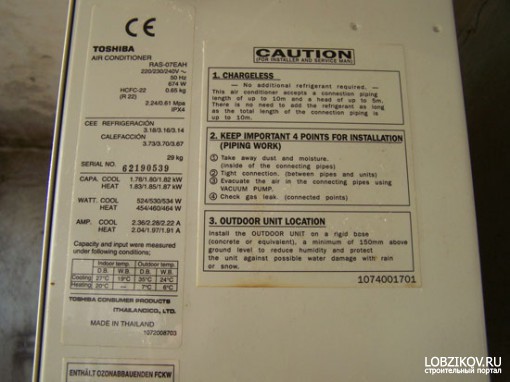

Вам по телефону монтажники будут задавать вопросы, все ответы я нашёл на  данной вкладке, размещённой на внешнем блоке кондиционера.
