Изготавливаем угловой компьютерный стол

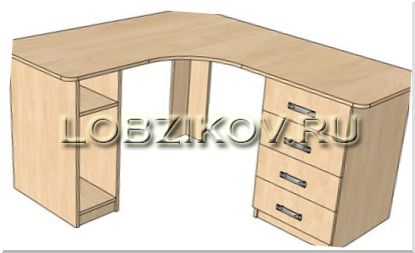

Итак, у вас есть желание сделать компьютерный стол своими руками угловой формы? Это вполне возможно! Вариантов есть много, но самый распространенный – это угловой столик с цельной крышкой, отсека для компьютера (самого системного блока), отделения с угловой опорой и выдвижными ящиками (можно с лотком для системы).

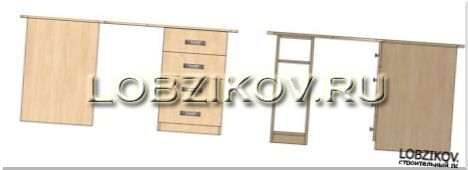

Компьютерный стол своими руками

• Для начала необходимо определиться с шириной наших отсеков.
• Для системного блока мы должны сделать отделение, предварительно вычислив размеры самого компьютера. Но если мы сделаем ширину 25 см, то точно не ошибемся.
• Ширину для выдвижных лотков сделаем 450 мм, чтобы не была сильно большая.
• Теперь время определиться с размером свободного проема для пользователя.
• Для того, чтобы каждый мог с комфортом находиться за столом, проем должен иметь ширину минимум 60 см.

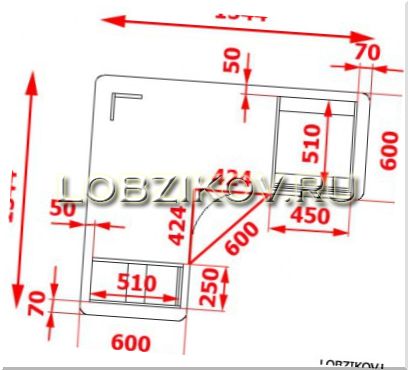

Рисуем схему

Если мы нарисуем схему для компьютерного углового стола – то сможем определиться и с размерами для крышки. Но сначала давайте еще подумаем о размерах нескольких величин:

• Ширину крыла крышки мы могли бы сделать 60 см
• Зазор от края коробки до края крышки будет 7 см (это на сколько по ширине будет свисать крышка над коробом).

Углы крышки нужно соединить вместе под радиусом в 50мм.

А теперь с помощью теоремы Пифагора мы можем высчитать катеты, если взять место для пользователя за гипотенузу прямоугольного треугольника. Катеты мы обозначим Y:

Y=√‾600²/2=424,26 =424 (мм); 2Y²=600²; Y²+ Y²=600²

Расчёт размеров крышки

Для расчёта размеров крышки нам необходимо соответствующие величины сложить вместе.

Давайте вычислим, каковыми будут замеры крыла крышки, под которым расположен лоток с выдвигающимися ящиками:

• 600+424+450+70=1544 (мм)
• 600 - это ширина крыла;
• 424 – это размер, который мы высчитали, исходя из размера свободного места для пользователя;
• 450 – это ширина отсека с выдвигающимися ящиками;
• 70  – выступ крышки за короб.

Теперь можем рассчитать размеры другого крыла:

• 70+250+424+600=1344 (мм)
• 250 – это ширина короба для системного блока.

Чтобы у нашего стола не было острых кутов, можно эти углы закруглить радиусом приблизительно 5 см.

Рассчитываем, что между крыльями крышки радиус будет 30 см. Не следует сильно утруждать себя с точными размерами этого радиуса, так как, наверное, вам придется крышку закатать кромкой ПВХ в 2мм.

Скорее всего, если вы закажете на мебельной фабрике ДСП, то там вам могут вырезать плиту, сделать закругления и приклеить кромку ПВХ. А там не будут долго рассчитывать ваш радиус, а сделают все по шаблону. Лучше сами сделайте разметку, как обрезать эту крышку.

Следующий этап: как сделать компьютерный стол

Следующий этап, какой будет глубина коробов? Если ширину крыльев мы взяли 600 мм, то глубина коробов может быть 500 мм, но не забываете, что нужно оставить маленький зазор на работу встроенных направляющих. Давайте все же сделаем глубину коробов в 510 мм.

Угловые опоры предназначены, чтобы стол получился у нас устойчивым, они расположены в самом дальнем углу стола. Эти опоры будут шириной 150 мм. Чтобы стол был выставлен по уровню, то все нижние модули нашего стола также нужно сделать с регулируемыми опорами. Лоток, предназначенный под клавиатуру, мы можем или купить, или сделать самому.

700-750мм - будет высота вашего стола. Если у вас есть основные замеры для компьютерного углового стола, вы сможете самостоятельно и без особых проблем спроектировать стол для себя.

Проектирование компьютерного стола

Вот размеры, которые могут вам пригодиться для проектирования стола (сначала можно самому рассчитать, а потом свериться с этими данными):

• крышка - 1544 х 1344 – 1 шт.
• отсек для системного блока:

1. Бок – 743 х 510 – 2 шт.
2. Горизонтальная полка - 218 х 510 – 2 шт.
3. Корпусная планка - 218 х 100 – 1 шт.
4. Фальш - панель - 60 х 218 – 1 шт.

• лоток с выдвижными ящиками:

1. Бок – 743 х 510 – 2 шт.
2. Горизонт – 418 х 510 - 1 шт.
3. Корпусные планки - 418 х 80 – 2 шт.
4. Деталь ящика 1 - 110 х 360 - 8 шт.
5. Деталь ящика 2 - 110 х 500 - 8 шт.
6. Фасады (под ПВХ = 2 мм, при вертикальных зазорах в 2 мм, общий горизонтальный зазор – 3 мм) 162 х 443 - 8 шт.

• Опоры - 734 х 150 - 2 мм.
• ДВП:

1. Для короба с выдвигающимися ящиками – 674 х 448 - 1 шт.
2. Для выдвижных ящиков - 390 х 498 - 4 шт.

• Ручки на ящики выдвижные - 4 шт.
• Для регулируемых (врезных) опор - 11 шт.

Это общие расчёты компьютерного углового стола. Столешницу можно бы было сделать сдвоенной в коробе для системного блока, а верхнюю полку можно спроектировать выдвижной, или под системник выдвижной лоток.
