Самонесущие изолированные провода

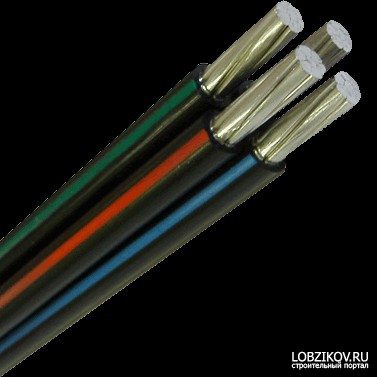

Самонесущиё изолированный провод (СИП) осуществляет передачу и распределение электроэнергии в воздушных линиях сетей электропередачи. Внешний вид его представлен скрученными токопроводящими жилами круглой формы, состоящими в своей основе из алюминиевых проволок, определённое количество которых тоже плотно перекручивается (это количество и определяет сечение СИПа).

Поверху провод покрыт изоляцией из светостабилизированного полиэтилена, обладающего термопластичностью. Напряжение, которое он выдерживает исчисляется 660 и 1000 В с частотой не более 50 Гц. Проводящие жилы в течение часа могут справляться с переменным напряжением в 4 кВ частотой 50 Гц на проход.



Диапазон выдерживаемых самонесущим проводом внешних температур колеблется от минус пятидесяти до плюс пятидесяти градусов Цельсия (предельно до +90, предусмотрен аварийный режим перегрузки +130 градусов Цельсия, но период экстремальной ситуации не должен превышать в сутки 8 часов, а за весь период эксплуатации – 1000 часов). При тридцатипятиградусной температуре справляется с влажностью воздуха равной 98%. Провод выдержит короткое замыкание при резком нагреве жил до 250 градусов Цельсия в пределах 4 секунд.


При низких температурах можно осуществлять прокладку кабелей и их монтаж без предварительного нагрева в случае, если минусовой температуры достигает не более двадцати градусов Цельсия. Провод также достаточно стойко выдерживает солнечную радиацию. Радиус изгиба при прокладывании имеет минимальный порог 7, 5 диаметра наружной части кабеля.

Строительная длина может быть разной и оговаривается при заказе.
Срок гарантийной эксплуатации составляет 3 года, при общем сроке службы в 40 лет.

Применение

Сип проводят в качестве линий прямого назначения электропроводки, расположенной в воздушном пространстве. От этих линий прямого назначения (магистралей) осуществляются отводы к жилым зданиям и хозяйственным помещениям.
Проведение такого провода в зонах повышенной жароопасности становится возможным благодаря нанесению на его поверхность (поверх изоляции) специального, придающего огнестойкость покрытия, защищающего его от огня.

Преимущества

• Отсутствие перебоев в подачи электроэнергии вкупе с высокой степенью прочности, включая стойкость ко внешним воздействиям, в том числе механическому повреждению, делают возможным использование самонесущих проводов в условиях повышенной климатической сложности и даже наличии химического воздействия.

• Малые расходы, связанные с эксплуатацией, т. к. сокращаются размеры и частота аварийно-восстановительных работ (реальная экономия в пределах 80%).

• Можно уменьшить просеки при строительстве.

• Свойства проводов таковы, что на них не образуется лёд.

• Снижение потерь электроэнергии.


Большим удобством является то, что монтаж кабеля можно производить, не отключая от напряжения линию. Воздушную подвеску можно осуществлять на совместных опорах для проводов с различным напряжением, а также телефонных проводов.
Современная установка СИП сохранит внешнюю эстетичность зданий и улиц, т. к. монтаж в воздухе можно осуществлять по поверхностям фасадов зданий, не загромождая улицы множеством опор и не портя вид из окна.

Безопасность использования

Высокий уровень безопасности гарантирует, что в случае прикосновения человека к находящимся под напряжением фазным проводам, он не будет ударен током. Также гарантируется безопасность работ, осуществляемых непосредственно вблизи от ЛЭП. При этом во время передачи энергии потеря её происходит в минимальных количествах благодаря малому реактивному сопротивлению.
