Принципы построения электросети для коттеджа

Фраза «для коттеджа» в заголовке данной главы не должна вводить  вас  в  заблуждение.  Имеется  в виду «с  максимальным размахом».  Подразумевается,  что  в  коттедже,  в  отличие  от квартиры, максимальный размах будет более уместен.  Силовая часть сети строится так: кабель от автомата идёт к ответвительной  коробке,  от  коробки  кабель  идёт  к  розетке  и ещё  один  кабель  шлейфом — к  следующей  коробке.  От следующей коробки — к следующей розетке и ещё один кабель далее и т. п. И так до четырёх коробок на одном шлейфе.

Осветительная часть сети, как правило, строится так: кабель от автомата идёт к ответвительной коробке, от коробки кабель идёт к светильнику и к выключателю и ещё один кабель шлейфом — к следующей коробке.

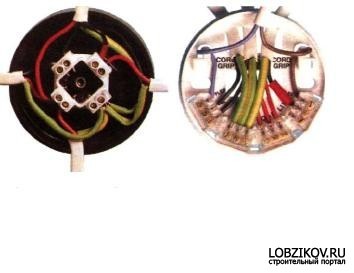

За рубежом для осветительной части домашней электросети используются  два  вида  стандартных  коробок  со  встроенными клеммами — ответвительные  и  потолочные.  Для  проводов осветительной  части  домашней  электросети  используется кабель  с  проводниками,  отличающимися  цветом  изоляции  от проводов силовой сети, что позволяет отличить осветительную проводку  от  силовой  на  всём  её  протяжении.  Стандартная ответвительная  коробка  имеет  внутри  четыре  двухклеммные колодки,  а  стандартная  потолочная — четыре  трёхклеммные колодки  и  два  выступа  для  крепления  проводников  от светильника.

Это  довольно  удобно,  но  редко  встречается  в  России.  В нашей  стране  используются  стандартные  изолированные клеммные  колодки  в  виде  гребёнок  в  стандартных ответвительных коробках.

Для ответвления сетевого кабеля потребуется три клеммы, а для  подключения  светильника  и  выключателя — четыре,  для двухступенчатого выключателя — пять.
