Делаем качалки детские.

Делаем качалки детские:

Материалы: сосновый щит 19x510x1830 мм и круглый деревянный стержень - шкант 19x203 мм.

Режущий инструмент:

мелкозубая пилка для электролобзика; фреза для скруглений радиусом 3 мм; копирующая фреза диаметром 13 мм (с подшипником); остроконечные сверла диаметром 4 и 10 мм или комбинированное сверло - зенкер.

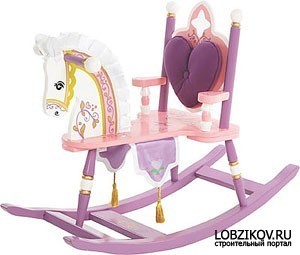

Никакие DVD - диски с мультфильмами не доставят ребенку больше радости и не подстегнут его воображение так, как эта незатейливая деревянная лошадка. Вы тоже почувствуете себя гордо сидящим в седле, зная, что сделали ее с помощью простых инструментов. Поэтому скорее отправляйтесь в свою мастерскую и приступайте к работе.

Начните с выпиливания:

 1) Сделайте по две копии шаблонов уха и стремени, а также одну копию шаблона хвоста. Скачайте полномасштабные шаблоны: woodmastermagazine.ru/assets/files/shablon/2010_06_03.jpg

и распечатайте их на большом листе бумаги в местном копировальном центре. Вы также можете нарисовать шаблоны по сетке со стороной клетки 25 мм. С помощью аэрозольного клея прикрепите шаблоны к сосновому щиту 19x510x1830 мм. (Готовый сосновый щит можно приобрести в строительном супермаркете.) Разметьте положение седла, передней и средней распорок, задней луки седла и двух седельных крыльев, как показано.

2) Электролобзиком с мелкозубой пилкой выпилите все детали, немного отступив от контурной линии наружу. Отшлифуйте кромки до линии контура (как быстро изготовить одинаковые детали, описано в «Уроке мастерства»).

З) С помощью двухстороннего скотча приклейте одну деталь туловища (корпуса) с наклеенным на нее шаблоном к другой (пометьте левую и правую детали). Просверлите монтажные отверстия, часть из которых раз - зенкована или имеет углубление - цековку, в соответствии с пометками на шаблоне. Сверло должно войти в нижнюю деталь, оставив след. Разделите детали и завершите сверление отверстий в нижней детали, сделав их сквозными. Переверните нижнюю деталь, чтобы раззенковать отверстия и сделать цековки, как указано на шаблоне.

4) Отфрезеруйте, где указано, скругления радиусом 3 мм. Вручную отшлифуйте скругления вокруг рта лошадки, где это не удается сделать фрезой.

5) Используя шаблон туловища, разметьте положение монтажных отверстий на деталях ушей, задней луки седла, передней и средней распорок. Затем просверлите по разметке направляющие отверстия точно посередине толщины деталей.

6) Подготовьте два деревянных стержня 19x86 мм для ручек. Отшлифуйте на одном конце каждого из них фаску и просверлите направляющее отверстие в центре противоположного торца. Быстрый совет! Как гарантированно добиться центровки. Чтобы направляющее отверстие проходило точно по оси ручки, сначала вставьте шкант в углубление - цековку на детали туловища, обратив конец с фаской наружу. Через монтажное отверстие с обратной стороны просверлите направляющее отверстие в стержне.

7) Удалите бумажные шаблоны и отшлифуйте все детали наждачной бумагой зернистостью до 220 единиц. Быстрый совет! Как избежать засаливания абразива. Остатки аэрозольного клея быстро делают наждачную бумагу непригодной к работе. Сотрите налет мягкой тканью, смоченной уайт - спиритом, и дайте древесине высохнуть перед шлифовкой.

Приступайте к сборке:

1) Прикрепите только шурупами, не приклеивая, по одному уху к каждой половинке корпуса - туловища. Затем прикрепите стремена и ручки. Быстрый совет! Точная установка деталей. Вверните шурупы в деталь корпуса так, чтобы острия слегка выступали. Приставьте ухо или стремя, совместив направляющие отверстия в нем с кончиками шурупов, и вверните шурупы в направляющие отверстия.

2) Прикрепите шурупами хвост к середине задней луки седла. Затем прикрепите заднюю луку, переднюю и среднюю распорки к внутренней стороне половинки туловища. Потом установите вторую половинку

туловища и прикрепите ее шурупами к распоркам, убедившись, что кромки, на которых будет установлено седло, параллельны.

3) Приклейте с обеих сторон туловища боковые крылья седла, и зафиксируйте их струбцинами.

4) Нанесите полиуретановый монтажный клей («жидкие гвозди») в указанные места на корпусе и установите седло. Прижмите седло грузом до затвердения клея.

5) Высверлите с помошью пробочного сверла 12 пробок - заглушек из сосновой дощечки толщиной 8 мм. Вклейте их в углубления цековки на обеих сторонах корпуса - туловища.

Удалите выступающую часть пробок мелкозубой пилой или стамеской и гладко отшлифуйте абразивом зернистостью 220 единиц.

6) Чтобы лошадка выглядела, как на фото, сначала нанесите кистью морилку. Разметьте с помощью шаблона контуры и окрасьте гриву, хвост и уши морилкой. Нанесите два слоя красной акриловой краски на ручки, стремена и седло. Украсьте седло с помощью трафарета узором из звездочек и нарисуйте ноздри. Обведите звездочки и подчеркните границы контуров хвоста и гривы, используя темный маркер. Закрасьте ноздри коричневой краской и дайте ей высохнуть. Затем нанесите три слоя бесцветного лака и приклейте глаза диаметром 28 мм, как указано на шаблоне.

ОБЗОР ПРОЕКТА:

Высота сиденья 305 мм идеальна для детей от 1 до 3 лет.

Чтобы качалка выглядела простой, нанесите только лак, а с помощью красок можно придать ей веселый вид.

СОВЕТ МАСТЕРА:

Мелкие зубья дают более чистый распил

С помощью электролобзика трудно получить такие же чистые и перпендикулярные кромки распила, как на ленточной пиле, но правильно подобранная пилка позволяет приблизиться к совершенному результату. Вместо обычных пилок, имеющих шаг зубьев 5 или даже 2,5 мм, возьмите узкую пилку с шагом зубьев 1,2 мм. На заготовках будет меньше сколов, а узкое полотно сможет легче преодолевать крутые повороты.

УРОКИ МАСТЕРСТВА:

Фрезерование по шаблонам экономит время

Для изготовления одинаковых деталей этого проекта вполне достаточно выпилить их электролобзиком и отшлифовать. Но можно быстрее получить совершенно одинаковые детали, используя фрезер с копирующей фрезой.

Сначала выпилите и тщательно отшлифуйте по контуру одну деталь, которая послужит шаблоном. Грубо выпилите другие такие же детали, оставив припуск около 1,5 мм снаружи линии контура. Выровняйте готовую деталь - шаблон с заготовкой и соедините их с помощью струбцин или двухстороннего скотча. Положите пакет деталей на подкладки из обрезков, чтобы приподнять над верстаком.

Закрепите в цанге фрезера копирующую фрезу диаметром 1 3 мм и настройте вылет так, чтобы подшипник касался кромки детали - шаблона, а лезвия фрезы немного выступали за нижнюю сторону заготовки.

Теперь включите фрезер и обрабатывайте пакет деталей против часовой стрелки. Чтобы на участках с торцевыми волокнами не возникали сколы, перемещайте фрезер в этих местах в противоположном направлении (так называемое попутное фрезерование). Фрезер при этом следует надежно удерживать за обе ручки. Чтобы научиться распознавать участки, где требуется попутное фрезерование, попрактикуйтесь в фрезеровании криволинейных контуров на обрезках досок или щитов. Фрезерный стол обеспечит лучший контроль и безопасность такой работы.

СОВЕТЫ ЧИТАТЕЛЕЙ:

Фрезерный мини - циркуль для мини - окружностей

При работе над проектом, где требовалось сделать несколько отверстий диаметром 1 52 мм, я обнаружил, что большинством циркульных приспособлений для фрезера невозможно вырезать круги радиусом 76 мм. Вот решение, которым можно воспользоваться. Начертите с помощью циркуля окружность нужного радиуса, просверлите в центре отверстие диаметром 2 мм и вставьте в него тонкий гвоздь. Из МДФ толщиной 1 3 мм выпилите дополнительную подошву для погружного фрезера и просверлите в ней отверстие диаметром 2 мм на расстоянии 73 мм от оси фрезы (радиус фрезеруемого отверстия минус радиус 6 - миллиметровой фрезы). Прикрепите подошву к фрезеру и зафиксируйте струбцинами заготовку на верстаке, подложив под нее ненужную доску. Насадите фрезер отверстием подошвы на гвоздь, погрузите фрезу в заготовку и, вращая фрезер вокруг гвоздя, проделайте отверстие.

Если требуется сделать не отверстия, а круги диаметром 1 52 мм, расстояние от центра вращения до оси фрезы должно быть равным 79 мм (радиус круга плюс половина диаметра 6 - миллиметровой фрезы).
