Алгоритм поиска неисправностей в электропроводке

Надо чётко понимать, что для поиска неисправности в электропроводке  специальные  электротехнические  знания  не  помешают, но их наличие совсем необязательно. Самое важное в таком случае — это аккуратность и системный подход.  Хрестоматийный пример системного подхода в приложении к электротехнике — это поиск перегоревшей лампочки в ёлочной гирлянде.

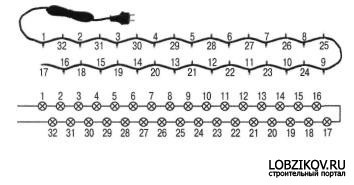

Дано: ёлочная  гирлянда  из 32 лампочек.  Колбы  лампочек окрашены  таким  образом,  что  невозможно  понять,  цела  спираль или  нет.  Одна  из  лампочек  по условию задачи  вышла  из строя.  У  нас  имеется  простейший  тестер,  который  позволяет измерять сопротивление.

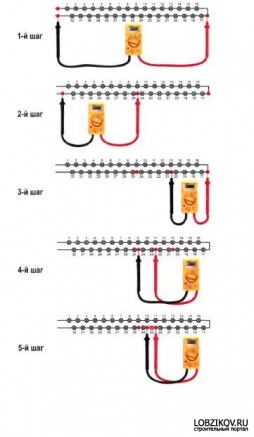

Задача: найти неисправную лампочку, сделав  наименьшее количество измерений. Понятно,  что при последовательном измерении сопротивления каждой лампочки в худшем случае придётся сделать 31 измерение.  Это  решение «в  лоб»  предполагает,  что  измеряющий — это  очень старательный,  но  туповатый  человек,  имеющий  к тому  же много свободного времени,  которое  он тратит  на  проверку  лампочек. В  наш  век космических  скоростей и невероятного развития изощрённого разума мы просто не можем позволить себе действовать таким  образом. «Мы пойдем  другим  путём»,  как  говорил  опальный  классик.  1й  шаг.  Разделим  всю гирлянду на 2 равные по числу ламп группы и с помощью того же  прибора,  которым  производилось 31 измерение,  померяем уже  не  отдельную  лампочку,  а  сопротивление  целой  группы ламп. Определить  группу  с  перегоревшей  лампой  таким  путём не составит особого труда. 2й шаг. Используя тот же самый алгоритм, делим группу с неисправной лампочкой ещё  раз на две части и опять меряем сопротивление двух новых групп и т. д. до нахождения перегоревшей лампы (шаги 3, 4, 5). Несложно подсчитать,  что,  где  бы  ни  находилась  перегоревшая  лампа,  мы найдём  её  в  нашей  гирлянде  максимум  за 5 измерений, в  гирлянде из 16 ламп — за 4 измерения (на рисунке перегорела лампа  №23). Вот это и называется торжеством разума или  использованием системного подхода. Попробуйте проделать такой фокус на досуге, и вы почувствуете себя как минимум венцом творения и повелителем неживой материи.

Поиск  неисправностей  в  электропроводке немного  сложнее  не

только из-за большего числа элементов, но и потому, что неисправности в ней могут быть результатом последовательного проявления

целой  цепочки  причини  их  следствий.  Например,  в результате ослабления винтового зажима в месте подключения шнура питания в

электрокалорифере один из проводов выпал из колодки и произошло КЗ, которое, в свою очередь, вызвало срабатывание главного автомата  на щитке. Естественно,  это привело  к  обесточиванию  всей

или части электроустановки здания или квартиры. По этой причине

появилось новое следствие — погас свет, и, что гораздо неприятнее,

на самом интересном месте любимого сериала отключился телевизор.  Это  стало  конечным  проявлением  данной  цепочки  причин  и

следствий, которое и заставит нас оторвать зад от дивана и, проклиная  почём  зря рыжих  людей,  тащиться  искать  в  темноте  причину

аварии.   Свет   мог   погаснуть  из-за   тысячи  разных  причин,

и, выйдя на ярко освещенную лестничную площадку, мы быстро убеждаемся, что  рыжие здесь ни при чём. Но как же найти действительную  причину  аварии? Проверять  всё  подряд? Мы убедились  на  примере с  гирляндой,  что это  неразумно. В  подобных случаях скорее  спешат щёлкнуть  клювиком  сработавшего  автомата. В  нашем  примере  он  снова  сработает,  так  как причина (КЗ в электрокалорифере) не устранена. Значит, такое решение не подходит. Следует помнить, что замену сгоревшего предохранителя или повторное включение автоматической защиты можно производить только после устранения причины, вызвавшей КЗ или перегрузку линии.

Если включение в сеть электроприбора вызвало мгновенное срабатывание  защиты,  то  почти  наверняка  неисправен  этот прибор, кроме  случая, если  потребляемая  им мощность, добавившись  к имевшейся  нагрузке линии,  превысила  уровень  защиты. Если же защита сработала неожиданно и без явной причины,  как  в  нашем  примере,  придётся  отключить  все  электроприборы  и  только  потом  включать  защитные  устройства.  Если  же  при  всех  отключённых  электроприборах  защита  не срабатывает,  надо  снова  начать  последовательно  подключать эти  электроприборы.  Когда  дойдёт  очередь  до  неисправного прибора, защита  вновь сработает. Если при всех отключённых электроприборах защита всё равно срабатывает, неисправность следует  искать  в  электропроводке.  Искать  неисправность  в электропроводке  в  тёмное  время  суток  настоятельно  не  рекомендуется (прощай,  сериал). Следует  дождаться дня и  проделать всю работу при естественном освещении. В таких случаях очень пригодятся помощник и электрическая и монтажная схемы проводки. А алгоритм поиска примерно  такой же,  как  и  в примере с гирляндой.
